如何查看电机驱动器的细分数

电机驱动器细分数怎么看

在电机控制领域，步进电机驱动器的细分数是一个关键参数，它直接关系到电机的运转精度和平稳性。为了帮助读者更全面地了解电机驱动器细分数，本文将详细介绍细分数的基本概念、作用、如何查看及设置，以及一些实际应用中的注意事项。

一、细分数的基本概念

步进电机驱动器的细分数，是指将电机固有的步距角进一步细分为多个小步的能力。步进电机最常见的分为两相步进电机（1.8°）或三相步进电机（1.2°），其固有步距角是电机每接收一个步进脉冲信号时所转动的角度。在没有细分驱动器的情况下，步进电机按固有步距角转动，例如，一台1.8°的两相步进电机，每接收一个脉冲就会转动1.8°。

而细分驱动器则通过改变电机A、B相电流的大小，从而改变合成磁场的夹角，将一个步距角细分为多个小步。例如，当驱动器工作在10细分状态时，其步距角仅为“固定步距角”的十分之一，即0.18°。因此，电机每接收一个脉冲信号，只会转动0.18°，而不是原来的1.8°。

二、细分数的作用

细分驱动器的细分数在电机控制中具有重要作用，主要体现在以下几个方面：

1. 提高运转精度：细分技术可以将步距角细分为多个小步，从而减小了电机的步距角，提高了电机的运转精度。这对于需要高精度定位的应用尤为重要。

2. 减弱低频振动：步进电机在低速运转时容易产生低频振动，而细分技术可以有效地减弱或消除这种振动，使电机运转更加平稳。

3. 增加分辨率：通过细分，电机每接收一个脉冲信号所转动的角度变小，相当于增加了电机的分辨率，这对于需要高精度控制的场合非常有利。

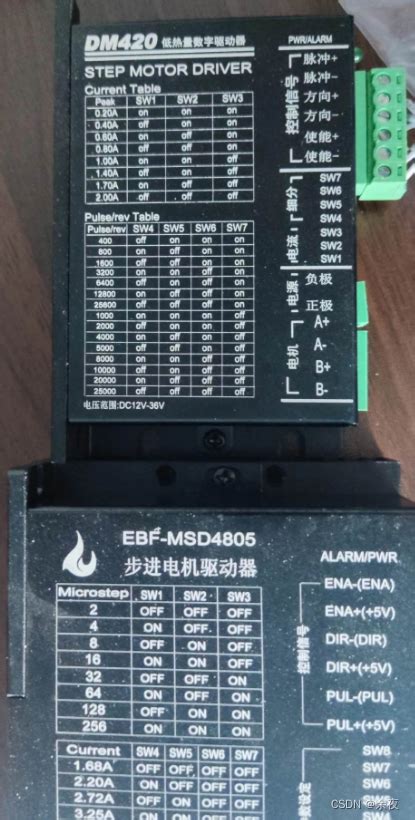

三、如何查看及设置细分数

要查看和设置步进电机驱动器的细分数，通常需要参考驱动器的使用手册或技术规格书。以下是一些常见的步骤和方法：

1. 查阅使用手册：不同品牌和型号的驱动器可能有不同的设置方法和步骤，因此首先需要查阅具体的使用手册或技术规格书，了解如何进入参数设置界面以及如何修改细分数。

2. 进入参数设置界面：大多数驱动器都提供了参数设置界面，可以通过按键、旋钮或软件等方式进入。在进入设置界面后，找到与细分数相关的参数项。

3. 修改细分数：根据具体的需求和应用场景，选择合适的细分数。一般来说，细分数越高，电机的运转精度和平稳性越好，但同时也会影响到电机的进给速度和响应速度。因此，需要在精度和速度之间找到一个平衡点。

4. 保存设置并重启驱动器：在修改完细分数后，需要保存设置并重启驱动器，以使新的设置生效。

四、实际应用中的注意事项

在实际应用中，设置步进电机驱动器的细分数时需要注意以下几个方面：

1. 选择合适的细分数：细分数并不是越高越好，而是需要根据具体的应用场景和需求来选择。例如，在需要高精度定位的应用中，可以选择较高的细分数；而在需要快速响应的应用中，则可能需要选择较低的细分数。

2. 考虑电机的负载和转速：电机的负载和转速也会影响细分数的选择。一般来说，负载越大、转速越高，所需的驱动力就越大，此时可能需要选择较低的细分数以保证足够的驱动力。

3. 注意驱动器的散热：细分驱动器在工作时会产生一定的热量，如果散热不良可能会导致驱动器过热而损坏。因此，在安装和使用驱动器时需要注意散热问题，确保驱动器能够正常散热。

4. 定期检查和维护：定期检查和维护驱动器可以及时发现并解决问题，保证驱动器的正常运行。例如，可以定期检查驱动器的接线是否松动、散热风扇是否正常工作等。

五、细分技术的实际应用案例

为了更好地理解细分技术在实际应用中的作用和效果，以下给出几个具体的案例：

1. 3D打印机：在3D打印机中，步进电机被广泛应用于驱动打印头和平台的移动。通过细分技术，可以提高打印精度和打印质量，使打印出的模型更加细腻和逼真。

2. 数控机床：数控机床需要高精度的定位和进给控制，细分技术可以有效地提高机床的加工精度和表面质量。例如，在加工精密零件时，通过细分技术可以减小加工误差和表面粗糙度。

3. 自动化生产线：在自动化生产线中，步进电机被广泛应用于各种传送带、分拣机、包装机等设备中。通过细分技术，可以提高设备的运转精度和平稳性，从而提高生产效率和产品质量。

六、结语

电机驱动器细分数是步进电机控制中的一个重要参数，它直接关系到电机的运转精度和平稳性。通过本文的介绍，相信读者已经
