Pro/E高效创建孔特征的绝招与实用技巧

在工程设计软件中，Pro/E（也称为Pro/ENGINEER或Creo Elements/Pro）是一款广泛应用的工具，尤其在三维建模和产品设计领域。在Pro/E中，孔特征是设计中不可或缺的元素，广泛应用于机械零件和各种工程结构中。掌握在Pro/E中创建各种孔特征的方法与技巧，可以极大地提高设计效率和准确性。以下是从多个维度对Pro/E中创建孔特征的方法与技巧的详细解析。

孔特征概述

孔特征在Pro/E中具有典型的工程特征性质，这意味着它们不能单独存在，必须依附于其他特征之上。在创建孔特征时，主要需要确定两类参数：定位参数（确定孔的位置）和定形参数（确定孔的形状）。

简单孔

简单孔是最基础的孔类型，通常由带矩形剖面的旋转切口组成。创建简单孔的步骤如下：

1. 选择工具：单击工具栏中的孔按钮，或者在菜单栏中选择“插入”-“孔”。

2. 弹出操控面板：系统弹出“孔”的操控面板，选择“创建简单孔”按钮。

3. 定义位置：放置处按Ctrl键选取上表面和中心轴。孔的位置可以通过选择平面和轴来确定。

4. 设置参数：定义好孔的直径和深度。例如，可以设置直径为30，深度为60。

5. 完成特征：点击操控面板上的“完成”或“绿色对勾”按钮，完成孔的创建。

标准孔

标准孔是根据工业标准创建的孔，如ISO、UNC、UNF等。标准孔可以包括螺纹孔、间隙孔等。创建标准孔的步骤如下：

1. 选择标准孔工具：在“孔”操控面板中，选择“创建标准孔”按钮。

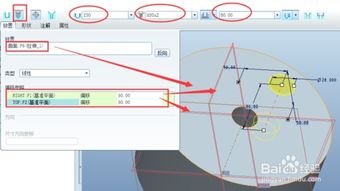

2. 定义位置：放置处选取上表面，偏移参照选取两个基准面且偏移距离都为50。这样可以确保孔在指定的位置和方向。

3. 设置参数：定义好孔的螺纹参数（如M30x2）和孔深（如80）。还可以单击“形状”标签，定义螺纹深度（如70）。

4. 添加特征：标准孔可以添加沉孔和埋头孔等特征，以符合特定的设计要求。

添加沉孔和埋头孔的标准孔

沉孔和埋头孔是标准孔的两种常见特征，常用于减少应力集中或提供安装表面的平整性。

1. 创建标准孔：按照上述步骤创建标准孔。

2. 添加沉孔：在标准孔的基础上，单击“增加沉孔”选项，设置沉孔的深度和直径。

3. 添加埋头孔：类似地，单击“增加埋头孔”选项，设置埋头孔的参数。

草绘孔

草绘孔允许用户自定义孔的形状，适用于不规则截面的孔。创建草绘孔的步骤如下：

1. 选择草绘孔工具：在“孔”操控面板中，选择“创建简单孔”按钮，然后单击“草绘”按钮。

2. 定义位置：按照创建简单孔的方法定义孔的位置。

3. 进入草绘环境：点击“创建截面”按钮，进入草绘环境。在这里，用户可以使用草绘工具绘制任意形状的孔截面。

4. 添加中心线：在绘制截面时，一定要添加中心线，以确保孔的对称性。

5. 完成特征：绘制完成后，退出草绘环境，并完成孔的创建。

螺纹孔

螺纹孔是机械零件中常见的特征，用于安装螺钉或螺母。创建螺纹孔的步骤如下：

1. 选择螺纹孔工具：在“孔”操控面板中，选择相应的螺纹孔工具。

2. 定义位置：按照创建简单孔或标准孔的方法定义孔的位置。

3. 设置螺纹参数：在“形状”标签中，定义螺纹的公称直径（如M8x1.25）、螺纹深度（如15）和底部锥形角度（如118°）。

4. 设置孔口倒角：可以添加孔口倒角，以增加零件的强度和美观性。

5. 完成特征：点击“完成”按钮，完成螺纹孔的创建。

孔的深度选项

在Pro/E中，孔的深度可以通过多种方式设置，具体取决于设计意图。常用的孔深度选项包括：

盲孔（Blind）：这是缺省选项，可以通过拖动控制滑块或直接在操控板中编辑深度。

对称（Symmetric）：在放置平面的两侧对称镗孔，可以编辑总深度。

到下一个（To Next）：使孔深度在延伸方向上所遇到的第一个
