GPRS DTU高效工作模式配置指南

GPRS DTU工作模式设置方法详解

GPRS DTU，全称GPRS数据传输单元，是一种专门用于将串口数据通过GPRS网络进行传送的无线设备。它在物联网、远程监控、工业自动化等领域有着广泛的应用。本文将详细介绍GPRS DTU的工作模式设置方法，帮助用户全面了解并掌握这一技术。

一、GPRS DTU的核心功能

在深入探讨工作模式设置之前，有必要先了解GPRS DTU的核心功能，这有助于更好地理解后续内容。

1. 内部集成TCP/IP协议栈：

GPRS DTU内部封装了PPP拨号协议以及TCP/IP协议栈，并具备嵌入式操作系统。从硬件上看，它可看作是嵌入式PC与无线GPRS MODEM的结合，具备GPRS拨号上网及TCP/IP数据通信功能。

2. 串口数据双向转换：

GPRS DTU提供了RS232、RS485、RS422等常用的串行通信接口，并且设计成“透明转换”方式。这意味着GPRS DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送，而无需改变原有数据通信内容。因此，GPRS DTU可轻松与各种使用串口通信的用户设备连接，无需对用户设备进行改动。

3. 支持自动心跳，保持永久在线：

GPRS通信网络支持终端设备永久在线。因此，GPRS DTU在设计上支持永久在线功能，包括上电自动拨号、采用心跳包保持连接、支持断线自动重连及自动重拨号等特性。

4. 支持参数配置，永久保存：

GPRS DTU作为一种通信设备，应用场合广泛。不同的应用中，数据中心的IP地址及端口号、串口的波特率等参数可能不同。因此，GPRS DTU支持参数配置，并将配置好的参数保存在内部永久存储器件（如FLASH或EEPROM）中。一旦上电，设备将自动按照设置好的参数工作。

二、GPRS DTU的工作模式设置

GPRS DTU支持多种工作模式，以满足不同客户的需求。以下是几种常见的工作模式及其设置方法：

1. TCP客户端模式：

心跳包和数据通信采用TCP协议：

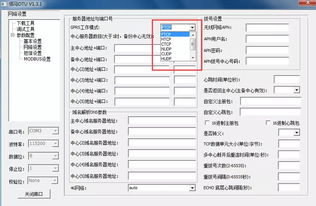

在此模式下，心跳包和数据通信采用同一个TCP连接。需配置8位设备ID号和手机号。设置时，进入DTU配置界面，将GPRS工作模式设置为TCP，并输入相应的设备ID和手机号。

不同注册包和心跳包的TCP模式：

如佰马DTU的FTCP、HTCP、CTCP模式，它们都是TCP客户端，只是注册包和心跳包不同。设置时，需根据具体需求选择相应模式，并在配置界面中设置相应的参数。

2. UDP客户端模式：

电力相关通讯协议采用UDP协议：

此模式下，电力相关通讯协议通过UDP协议传输。设置时，进入DTU配置界面，将GPRS工作模式设置为UDP，并配置相应的参数。

不同注册包和心跳包的UDP模式：

如佰马DTU的NUDP、CUDP、HUDP模式，它们都是UDP客户端，只是注册包和心跳包不同。设置方法与TCP客户端模式类似，只需选择相应的UDP模式并配置参数。

3. TRNS协议模式：

设备工作于普通的GPRS DTU工作方式：

此模式下，GPRS DTU可用于短信、CSD和拨号上网。设置时，将GPRS工作模式设置为TRNS，并配置相应的参数。

4. SMSCLI协议模式：

GPRS DTU作为短信DTU：

此模式下，工作数据通过短信方式发送到已绑定的手机上，同时接收已绑定手机发送的内容，并将数据发送到指定的外围接口上。设置时，将GPRS工作模式设置为SMSCLI，并输入相应的手机号和外围接口地址。

5. 自定义协议模式：

客户端模式：

支持TCP或UDP传输协议，同时支持自定义注册和心跳包。设置时，根据需求选择TCP或UDP作为传输协议，并在配置界面中设置自定义的注册包和心跳包。

服务端模式：

同样支持TCP或UDP传输协议。设置方法与客户端模式类似，但需注意服务端通常需配置固定的IP地址或域名，以便客户端能够主动连接。

三、配置过程中的注意事项

在进行GPRS DTU工作模式设置时，需注意以下几点，以确保配置正确且设备能够正常工作：

1. 参数配置正确性：

确保中心地址、端口等入网参数配置正确。同时，检查DTU与下位机PLC设备之间的参数配置是否对应正确，如奇偶校验、数据位、停止位等。

2. 网络状态检查：

检查DTU的信号传输是否正常，SIM卡是否欠费，以及网络运行中心DEMO的PC机是否进行了端口映射（如运行在DMZ服务器上，则无需端口映射）。还需确认所要映射的端口是否被其他进程占用或被防火墙挡住。

3. 硬件连接检查：

检查DTU的波特率与参数配置软件的波特率是否匹配，以及串口线路是否正常连接。同时，确认设备中的模块与电路板之间是否连接良好，模块波特率是否偏离正常阈值。

4. 心跳包设置：

在需要保持永久在线的应用中，合理设置心跳包的时间间隔，以确保在长时间无数据通信时，连接不会被断开。

5. 固件升级与远程配置：

部分GPRS DTU支持远程参数配置和远程固件升级。利用这些功能可以方便地更新设备配置和修复可能的软件问题。

四、总结

GPRS DTU作为一种功能强大的无线数据传输设备，在物联网、远程监控、工业自动化等领域发挥着重要作用。通过合理设置其工作模式及相关参数，可以充分发挥其性能，满足各种应用场景的需求。本文详细介绍了GPRS DTU的核心功能、常见的工作模式及其设置方法，并提供了配置过程中的注意事项，旨在帮助用户更好地了解和使用这一技术。希望本文能为您的工作带来便利和启发。
