在Windows 7系统中为Protel99se添加元件库

在Windows 7操作系统下，使用Protel99se进行电路设计时，添加元件库是一个至关重要的步骤。元件库作为电路设计的基石，包含了所有可能用到的电子元器件模型，为设计过程提供了丰富的资源。本文将从多个维度详细介绍如何在Windows 7系统下为Protel99se添加元件库，帮助用户高效地完成电路设计。

一、准备工作

在正式添加元件库之前，确保已经正确安装了Protel99se软件，并且系统环境满足软件运行的基本需求。此外，准备好需要添加的元件库文件，这些文件通常以“.lib”为后缀名，包含了电路设计中所需的电子元器件模型。

二、新建工程项目

1. 启动软件：双击桌面上的Protel99se图标，启动软件。

2. 创建新项目：在软件界面中，点击左上角的“File”菜单，选择“New”选项，新建一个工程项目。这一步是添加元件库的基础，因为所有的设计文件都将在这个项目中进行管理。

3. 添加原理图文件：在新建的项目中，再次点击“File”菜单，选择“New”，然后在弹出的对话框中选择“Schematic Document”，即原理图文件。这是绘制电路原理图的核心文件，其文件扩展名为“.sch”。

三、进入原理图编辑界面

1. 打开原理图文件：在项目管理器中，双击刚刚创建的原理图文件，进入其编辑界面。

2. 浏览原理图文件：在编辑界面的顶部或中部菜单区域，找到并点击“Browse Sch”按钮（有时可能以快捷键或图标形式出现），进入原理图的详细编辑与管理界面。

四、搜索并添加元件库

1. 查找元件库：在原理图编辑界面的菜单中，找到并点击“Find”选项。这个选项通常用于搜索或定位文件、库或特定项目。

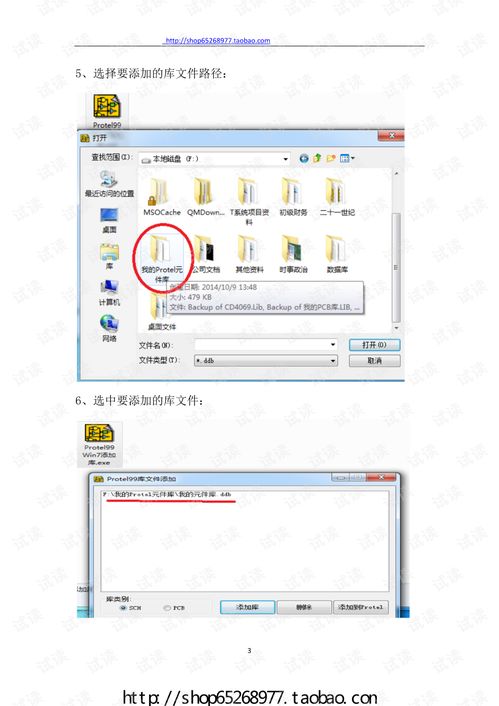

2. 设置搜索路径：在弹出的搜索界面中，可以指定要搜索的元件库所在的位置或路径。这是确保软件能够准确访问到所需元件库的关键步骤。建议将元件库文件整理到一个特定的文件夹中，以便快速定位。

3. 执行搜索：完成路径设置后，点击“Find Now”按钮，软件将开始搜索并列出指定文件夹下的所有元件库文件。

4. 选择并添加元件库：在搜索结果中，浏览并找到需要的元件库文件。然后，在下方或指定的区域点击“Add To Library List”或类似的选项，将其成功添加到项目中。

五、管理元件库

1. 查看已添加的元件库：在项目管理器中，可以看到已经添加的元件库列表。通过双击这些库文件，可以浏览其中的电子元器件模型。

2. 移除不需要的元件库：如果某个元件库不再需要，可以在项目管理器中右键点击该库文件，选择“Remove”选项将其移除。

3. 更新元件库：随着设计的进行，可能需要添加新的元件库或更新现有的元件库。这时，可以重复上述搜索和添加步骤，确保元件库的完整性和准确性。

六、添加PCB封装库

除了原理图元件库外，PCB封装库也是电路设计中不可或缺的一部分。它包含了元器件在PCB板上的物理表示，包括元器件的尺寸、引脚位置等信息。

1. 找到配置文件：通常，PCB封装库的配置信息存储在AdvPCB99SE.INI文件中。这个文件位于C:\Windows目录下（具体位置可能因系统安装路径而异）。如果找不到该文件，可以使用操作系统自带的搜索功能进行查找。

2. 编辑配置文件：使用记事本或其他文本编辑器打开AdvPCB99SE.INI文件。在文件中找到与原件封装相关的部分，通常会有多个已定义的封装库路径。

3. 添加新的封装库路径：在合适的位置输入新的封装库路径。格式应为：[Footprints]，然后是Library=你的封装库路径。确保路径正确无误，并且封装库文件可以被软件正常访问。

4. 保存并重启软件：保存修改后的AdvPCB99SE.INI文件，然后重启Protel99se软件。新的封装库将会生效，现在可以在PCB布局过程中使用新增的封装了。

七、常见问题与解决方案

1. 元件库无法搜索到：这通常是由于搜索路径设置不正确或元件库文件损坏导致的。检查搜索路径是否正确，并确保元件库文件完整无损。

2. 封装库无法加载：这可能是由于AdvPCB99SE.INI文件中的配置信息错误或封装库文件路径不正确导致的。重新检查并编辑配置文件，确保封装库路径正确无误。

3. 软件崩溃或无法运行：这可能是由于软件版本与系统不兼容或软件安装过程中出现问题导致的。尝试更新软件版本或重新安装软件，以确保其正常运行。

八、总结

在Windows 7系统下为Protel99se添加元件库是一个相对简单但至关重要的步骤。通过正确设置搜索路径、选择并添加所需的元件库和封装库，可以大大提高电路设计的效率和准确性。同时，注意管理已添加的元件库和封装库，确保它们的完整性和准确性。遇到问题时，及时检查并解决问题，以确保设计过程的顺利进行。希望本文能够帮助用户更好地掌握在Windows 7系统下为Protel99se添加元件库的方法，为电路设计提供有力支持。
