CAD技巧大揭秘：轻松输入钢筋符号的绝招

在现代建筑设计和施工中，CAD（计算机辅助设计）软件已经成为不可或缺的工具。它不仅极大地提高了设计效率，还使得图纸更加精确、易于理解。然而，在使用CAD进行建筑设计时，许多工程师和设计师都会遇到一个问题：如何在CAD中高效、准确地输入钢筋符号？钢筋符号作为建筑图纸中的重要元素，其正确表示对于结构的理解和施工至关重要。本文将详细介绍在CAD中输入钢筋符号的方法，帮助广大用户轻松掌握这一技能。

一、CAD中钢筋符号的重要性

钢筋符号在建筑图纸中扮演着至关重要的角色。它们是工程师和施工人员之间沟通的重要桥梁，能够清晰地表示钢筋的种类、直径、间距等信息。如果钢筋符号表示不准确，可能会导致施工过程中的误解，进而影响建筑结构的安全性和稳定性。因此，掌握在CAD中输入钢筋符号的技能，对于确保图纸的准确性和可读性具有重要意义。

二、CAD软件基础准备

在正式输入钢筋符号之前，我们需要确保CAD软件已经安装并配置好。不同版本的CAD软件在操作和界面上可能略有不同，但基本原理是相通的。以下是一些通用的准备工作：

1. 软件安装：确保CAD软件已经正确安装在计算机上，并且版本符合当前的设计需求。

2. 字体设置：钢筋符号通常需要使用特定的字体来显示，如SHX字体或TTF字体。在CAD中，可以通过“格式”-“文字样式”来设置字体。

3. 符号库：一些CAD软件提供了内置的钢筋符号库，用户可以直接调用。如果没有内置库，可以通过网络下载或自行绘制钢筋符号。

三、常用钢筋符号的输入方法

在CAD中输入钢筋符号有多种方法，下面介绍几种常用的方法：

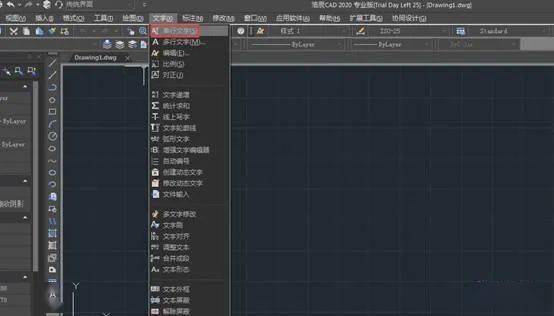

1. 利用文字编辑器输入

CAD的文字编辑器支持多种字符输入，包括钢筋符号。以下是一些常见的钢筋符号及其输入方法：

一级钢筋符号：在CAD文字编辑器中输入“%%130”或“%%c”后回车，即可显示一级钢筋（HPB300）的符号。

二级钢筋符号：输入“%%131”后回车，显示二级钢筋（HRB335）的符号。

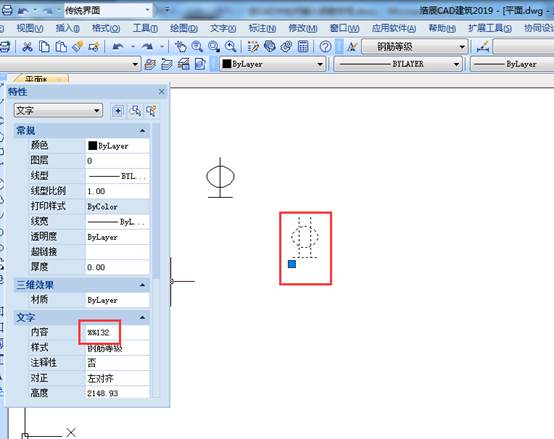

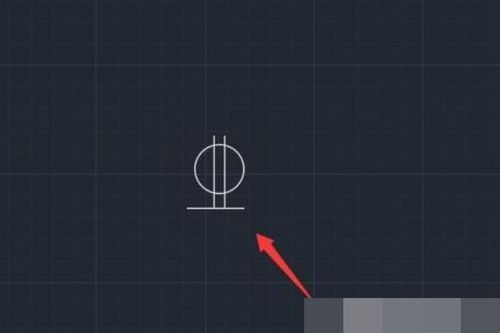

三级钢筋符号：输入“%%132”后回车，显示三级钢筋（HRB400）的符号。

需要注意的是，不同版本的CAD软件在输入钢筋符号时可能有细微的差别，用户需要根据自己使用的软件版本进行调整。

2. 使用块（Block）输入

如果需要在图纸中频繁使用钢筋符号，可以将其创建为块，以便快速调用。具体步骤如下：

1. 绘制符号：使用CAD的绘图工具绘制出所需的钢筋符号。

2. 创建块：在CAD命令行中输入“B”或“Block”命令，选择绘制好的钢筋符号作为块对象，并为其指定一个名称。

3. 插入块：在需要插入钢筋符号的位置，使用“Insert”命令调用之前创建的块即可。

3. 调用内置符号库

一些高级的CAD软件提供了内置的钢筋符号库，用户可以直接调用这些符号，无需自行绘制。具体调用方法可能因软件版本而异，但通常可以在“插入”菜单或工具栏中找到相关选项。

4. 利用插件或外部程序

为了更方便地输入钢筋符号，一些用户会选择安装CAD插件或外部程序。这些插件或程序通常提供了更丰富的钢筋符号库和更便捷的输入方式。在选择插件或程序时，建议优先考虑与当前CAD软件版本兼容且用户评价较高的产品。

四、输入钢筋符号的注意事项

在输入钢筋符号时，除了掌握正确的输入方法外，还需要注意以下几点：

1. 准确性：确保输入的钢筋符号与图纸要求一致，避免出现误差。

2. 可读性：钢筋符号应清晰易读，避免因字体或比例问题导致难以辨认。

3. 一致性：在整个图纸中保持钢筋符号的一致性，避免使用不同的符号表示相同的钢筋。

4. 备份：在输入大量钢筋符号之前，建议先备份图纸，以防出现意外情况导致数据丢失。

五、钢筋符号在图纸中的应用

钢筋符号在图纸中的应用非常广泛，它们通常出现在梁、板、柱等结构构件的配筋图中。以下是几个常见的应用场景：

1. 梁配筋图：在梁的配筋图中，钢筋符号用于表示梁的上下筋、箍筋等的位置和规格。

2. 板配筋图：在板的配筋图中，钢筋符号用于表示板的上下筋、分布筋等的布置情况。

3. 柱配筋图：在柱的配筋图中，钢筋符号用于表示柱的纵筋、箍筋等的数量和直径。

通过正确应用钢筋符号，可以清晰地展示结构的配筋情况，为施工提供准确的指导。

六、结语

掌握在CAD中输入钢筋符号的技能，对于提高建筑图纸的准确性和可读性具有重要意义。通过本文的介绍，相信广大用户已经对如何在CAD中输入钢筋符号有了更深入的了解。无论是利用文字编辑器输入、使用块输入、调用内置符号库还是利用插件或外部程序，都可以实现钢筋符号的高效输入。同时，在输入钢筋符号时，还需要注意准确性、可读性、一致性和备份等问题。希望本文能够为广大用户在使用CAD进行建筑设计时提供有益的参考和帮助。
