《深入解析11G101-3：基础平法实战经验与技巧详解》

《11G101-3》作为建筑工程领域重要的结构设计规范，为工程师们提供了详尽的基础平法指导。本文将多维度地探讨《11G101-3》中关于基础平法的经验详解，旨在帮助读者深入理解并应用这一规范。

首先，我们需要明确基础的几种基本形式。《11G101-3》中总结了基础的四种主要形式：点式、线式、面式和体式。点式基础即独立基础，常用于荷载集中的情况；线式基础如条形基础，通常用于支撑墙体构件；面式基础，如筏形基础，适用于较大面积且荷载均匀的情况；体式基础则指箱形基础，适用于复杂地质条件和高层建筑。

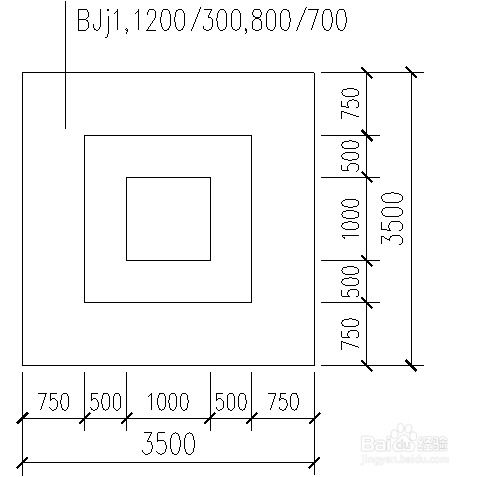

独立基础是常见的基础形式之一，具有多种类型。《11G101-3》中详细描述了独立基础的形式及图例。常见的独立基础包括阶梯形独立基础（如DJj1,400/300/300，表示1号阶梯形普通独立基础，尺寸为400/300/300，单位通常为毫米，表示台阶从下到上的尺寸）和坡形独立基础（如DJp1,400/300，表示1号坡形普通独立基础，尺寸为400/300）。此外，还有阶梯形杯口独立基础（如BJj1,1200/300,800/700，表示1号阶梯形杯口独立基础，其中“1200/300”表示杯口内从上到下的尺寸，“800/700”表示台阶从下到上的尺寸）。

在独立基础的配筋方面，《11G101-3》也有详细的标注规范。例如，基础底部配筋用“B”表示，如“B:XC14@200,YC16@150”表示从下往上每隔200mm布置一根直径14的三级钢筋，从左往右每隔150mm布置一根直径16的三级钢筋。当两向配筋相同时，以X&Y打头注写，如“B:X&YC14@200”。独立基础底部钢筋长度缩减10%的构造方法，依据柱中心距基础边缘的距离来确定。当距离小于1250mm时，所有底板钢筋端头距基础边缘距离为保护层厚度C；当距离大于或等于1250mm时，一部分底板钢筋端头距基础边缘距离为保护层厚度C，另一部分为10%边长减去C，且这两种钢筋“隔一布一”，各边最外侧钢筋长度不缩减。

独立基础内箍筋的布置也是结构设计中的重要一环。《11G101-3》规定，独立基础内箍筋的间距应不大于500mm，且不少于两道矩形封闭箍筋（非复合箍）。在高杯口独立基础中，箍筋的标注如“A10@150/300”表示杯口范围箍筋间距为150mm，短柱范围箍筋间距为300mm。此外，基础短柱范围内还有拉筋，其规格和间距与箍筋相同，且相对于短柱纵筋隔一拉一。

条形基础作为线式基础的一种，通常采用坡形截面或单阶形截面，用于支撑墙体构件。条形基础分为梁板式条形基础和板式条形基础，底板又分为阶形（TJBj）和坡形（TJBp）。条形基础的标注方法，如“TJBp01(3),200/300”表示1号坡形条形基础有3跨，200/300表示界面竖向尺寸。

基础梁的标注和构造也是《11G101-3》中的重要内容。例如，“JL02(3A)”表示2号基础梁有3跨且一端有悬挑，悬挑端不包括在3跨内。基础梁的截面尺寸用“400×900”表示。基础梁的箍筋标注如“10A12@150/300(4)”表示基础梁的箍筋配置。当两基础梁十字相交时，箍筋在一个方向上贯通，另一个方向上不布置，相交区域的箍筋间距为梁端加密区间距。

基础梁的贯通纵筋用“B:4C25;T:12C25 7/5”表示，其中“B:4C25”表示梁底部有4根贯通筋，“T:12C25 7/5”表示梁上部有12根钢筋分两排布置，上排7根，下排5根。基础梁的上部纵筋锚固时，当端部有外伸时，上排伸至尽端弯折12d，下排伸进柱内La；当端部无外伸时，所有纵筋伸至尽端弯折15d。基础梁的下部纵筋锚固时，当端部有外伸时，一端伸至基础边缘，另一端伸进梁跨内max(Ln/3,Ln’)，上排另一端伸至基础边缘弯折15d，下排伸至尽端弯折15d。

基础梁还有加腋的情况，分为侧壁加腋和梁高加腋。当基础梁宽小于柱宽时，侧面必须45°加腋。加腋筋的构造中，加腋筋的根数为基础梁顶部纵筋根数减1。基础梁高加腋时的尺寸标注如“JL1(3),300*600Y200*250”。侧向加腋筋的长度为侧腋边长加两端La，间距为柱箍筋的间距。

在基础梁纵筋的布置方面，《11G101-3》也提供了详细的指导。当基础梁底或顶有高差时，纵筋的布置需特别注意。较低位纵筋和较高位纵筋的布置方法有所不同，需根据具体情况进行调整。此外，当基础梁宽度不同时，宽出部分的纵筋到尽端后需弯折15d。

总的来说，《11G101-3》为基础平法提供了全面而详细的指导。通过深入学习这一规范，工程师们能够更好地理解和应用基础平法知识，确保建筑结构的安全性和稳定性。在实际工程中，应严格遵循《11G101-3》的规定进行设计和施工，以确保工程质量和安全。同时，也应不断总结经验教训，不断优化和完善基础平法的设计和施工方法，以适应不断变化的工程需求和挑战。

对于初学者来说，理解和掌握《11G101-3》中的基础平法知识是一个长期而艰巨的任务。但通过不断学习和实践，逐步积累经验并提高自己的专业素养是完全可行的。建议初学者从多读、多看、多思考开始，逐步深入理解并掌握基础平法的精髓和要点。同时，也应注重与实际工程的结合和应用，通过实践来检验和提升自己的能力水平。只有这样，才能成为一名优秀的结构工程师并在实际工作中发挥出自己的价值。
