Buzzer Terminology in Microcontrollers

在单片机应用领域中，有一个小巧而功能强大的组件，经常用于发出各种提示音或警报声，它就是我们今天要详细介绍的主角——蜂鸣器（Buzzer）。了解蜂鸣器在单片机系统中的角色、工作原理以及如何有效使用它，对于开发者来说至关重要。

蜂鸣器的基本概述

蜂鸣器，英文名称为Buzzer，是一种通过电磁效应将电能转换为声能的装置。它在单片机项目中广泛应用于报警、提示、反馈等场景，因其结构简单、成本低廉、易于控制而深受青睐。蜂鸣器主要分为两大类：有源蜂鸣器和无源蜂鸣器。有源蜂鸣器内置振荡电路，只需提供直流电压即可发声；而无源蜂鸣器则需外部提供一定频率的方波信号才能工作。选择哪种类型的蜂鸣器，往往取决于具体的应用需求和单片机系统的复杂性。

工作原理揭秘

有源蜂鸣器

有源蜂鸣器内部集成了振荡器，当接通直流电源时，振荡器会产生一定频率的交流信号，驱动压电陶瓷片振动发声。由于内置振荡电路，使用时只需控制其电源的通断，即可方便地控制声音的开关，非常适合简单的报警或提示应用。

无源蜂鸣器

相比之下，无源蜂鸣器则更加灵活，但需要外部电路提供音频信号。它通常包含一个压电陶瓷片和一个磁路系统，当外部提供的方波信号频率改变时，压电陶瓷片振动的频率也随之变化，从而产生不同音调的声音。由于可以精确控制音频信号的频率和占空比，无源蜂鸣器能够实现更复杂的声音输出，如播放音乐旋律等。

在单片机中的应用

在单片机系统中集成蜂鸣器，通常需要以下几个步骤：

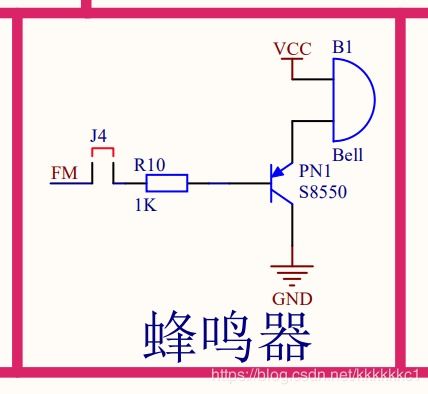

1. 硬件连接：根据蜂鸣器的类型，将其正确连接到单片机的I/O口或PWM输出端。有源蜂鸣器通常直接连接到电源和GND之间，通过一个GPIO口控制电源的通断；无源蜂鸣器则通过PWM信号控制其发声，PWM的频率决定了声音的音调。

2. 软件编程：编写相应的控制代码，实现对蜂鸣器的精准控制。对于有源蜂鸣器，只需控制GPIO口的电平状态即可；而对于无源蜂鸣器，则需配置PWM模块，设置合适的频率和占空比来生成所需的音频信号。

3. 调试与优化：在实际应用中，可能需要对蜂鸣器的声音大小、音调等进行调试。这通常涉及调整PWM信号的参数，或者增加限流电阻以保护蜂鸣器和单片机电路。

实战案例分析

以STM32单片机为例，演示如何通过PWM控制无源蜂鸣器播放简单旋律。首先，配置定时器为PWM模式，设置合适的预分频器和自动重装载寄存器值，以获得所需的PWM频率。然后，在主循环中，通过改变PWM占空比来改变声音音调，结合延时函数，即可播放一段简单的音乐。

```c

// 伪代码示例，具体实现需参考STM32 HAL库文档

void PWM_Init(void) {

// 配置定时器为PWM模式，设置频率等参数

HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1);

void Play_Melody(void) {

// 定义音符频率数组，例如C4=262Hz, D4=294Hz等

uint32_t melody[] = {262, 294, 330, ...};

uint8_t note_duration = 500; // 每个音符持续时间，单位毫秒

for(int i = 0; i < sizeof(melody)/sizeof(melody[0]); i) {

Set_PWM_Frequency(melody[i]); // 根据音符频率设置PWM频率

HAL_Delay(note_duration); // 延时

void Set_PWM_Frequency(uint32_t frequency) {

// 根据目标频率计算并设置定时器参数

// 具体计算方法和设置步骤请参考STM32定时器PWM配置文档

int main(void) {

HAL_Init(); // 初始化HAL库

SystemClock_Config(); // 配置系统时钟

PWM_Init(); // 初始化PWM

while (1) {

Play_Melody(); // 播放旋律

HAL_Delay(2000); // 两次播放间隔

```

注意事项与优化建议

1. 电流保护：直接在单片机I/O口驱动蜂鸣器时，应考虑限流措施，防止电流过大损坏I/O口或蜂鸣器。可以使用合适的电阻进行限流。

2. 消噪处理：在PWM控制无源蜂鸣器时，可能会遇到高频噪声问题。可以通过在PWM信号路径上添加低通滤波器，或选择合适的PWM频率来减少噪声。

3. 能效考虑：长时间驱动蜂鸣器会消耗较多电能，特别是在电池供电的设备中，应考虑节能设计，如采用间歇发声或降低音量。

4. 音频质量：对于需要高质量音频输出的应用，可以考虑使用专用音频DAC（数模转换器）结合音频功放芯片，以获得更清晰、更响亮的声音效果。

总之，蜂鸣器作为单片机系统中不可或缺的音频输出组件，其正确选型与合理应用对于提升产品用户体验具有重要意义。通过深入理解蜂鸣器的工作原理，结合单片机丰富的外设资源和灵活的编程能力，开发者可以轻松实现各种音频提示与报警功能，为项目增添更多实用性和趣味性。
