CAXA线切割XP程序通过转换器设置传输方法

CAXA线切割XP是一款广泛应用的线切割编程软件，它能够帮助用户高效地完成图形设计、轨迹生成、代码生成以及连机通讯等功能。对于使用转换器的用户来说，正确地设置CAXA线切割XP的程序传输是至关重要的。以下将详细介绍如何通过转换器实现CAXA线切割XP的程序传输。

CAXA线切割XP程序传输设置步骤

一、准备工作

1. 软件安装：

确保你的电脑上已经安装了CAXA线切割XP软件，并且该软件运行正常。

2. 转换器准备：

确认转换器已经正确连接在电脑和机床之间，并且转换器驱动程序已经安装完毕。

3. 机床连接：

将机床的通讯接口（如串口、光电头等）与转换器的相应接口连接好，确保物理连接无误。

二、软件设置

1. 打开CAXA线切割XP：

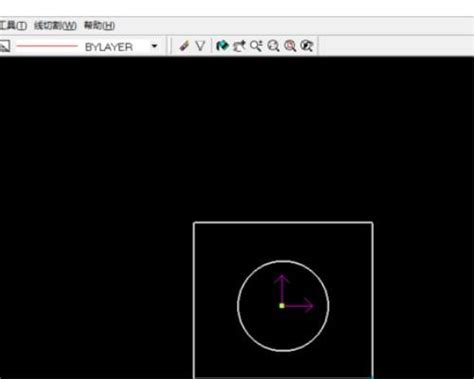

启动CAXA线切割XP软件，进入主界面。

2. 绘制图形：

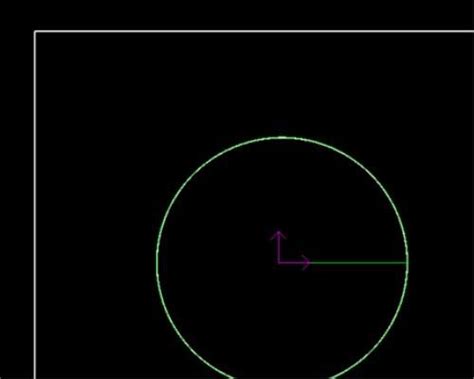

在主界面中，使用绘图工具绘制你需要的线切割图形。绘制完成后，保存文件。

3. 轨迹生成：

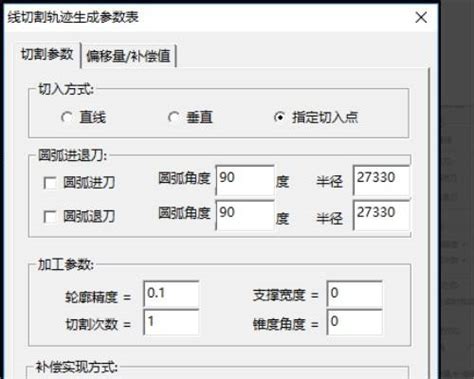

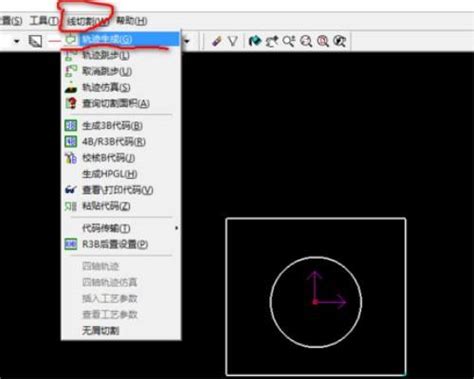

点击菜单栏中的“线切割（W）”选项，然后选择“轨迹生成”。在弹出的“线切割轨迹生成参数表”中，根据实际需求设置相关参数，如切割速度、切割深度等。设置完成后，点击“确定”进入路径编辑状态。

4. 路径编辑：

在路径编辑状态下，按照状态栏中的提示完成路径的编程。如果有多个路径，可以使用“轨迹跳步”功能，依次点击“线切割（W）”->“轨迹跳步”，按照提示完成操作。

5. 轨迹仿真：

为了确保轨迹的正确性，可以点击“线切割（W）”->“轨迹仿真”来查看运动轨迹。如果发现问题，可以返回路径编辑状态进行修改。

6. 生成3B代码：

轨迹仿真无误后，点击“线切割（W）”->“生成3B代码”，按照提示生成3B文件。这个文件就是将要传输到机床上的加工代码。

三、通讯设置

1. 选择通讯方式：

在CAXA线切割XP中，有多种通讯方式可供选择，如电报头通讯、光电头通讯、串口通讯等。根据你的机床和转换器的支持情况，选择适合的通讯方式。

2. 配置通讯参数：

在通讯设置窗口中，根据转换器和机床的通讯参数，配置相应的串口参数（如波特率、数据位、停止位等）。这些参数需要与机床和转换器的参数相匹配，以确保通讯的顺利进行。

3. 连接机床：

点击“连接机床”按钮，尝试与机床建立连接。如果连接成功，CAXA线切割XP会显示连接成功的信息。如果连接失败，检查物理连接和通讯参数是否正确。

四、程序传输

1. 选择传输文件：

在CAXA线切割XP中，打开刚才生成的3B文件。

2. 开始传输：

点击“发送”按钮，将3B文件传输到机床的控制器中。在传输过程中，可以通过状态栏或通讯窗口查看传输进度和状态。

3. 确认传输成功：

传输完成后，CAXA线切割XP会显示传输成功的信息。此时，可以在机床的控制器上查看接收到的代码，并确认其正确性。

4. 运行程序：

在机床的控制器上，选择接收到的代码文件，并启动加工程序。机床将按照代码中的指令进行线切割加工。

五、常见问题与解决

1. 通讯失败：

检查物理连接是否牢固，确保转换器、机床和电脑之间的连接无误。

检查通讯参数是否匹配，包括波特率、数据位、停止位等。

尝试更换不同的串口或通讯方式。

2. 传输错误：

检查3B文件是否完整，没有损坏或缺失。

确认机床的控制器是否支持接收的代码格式。

如果传输过程中出现异常中断，尝试重新传输。

3. 加工异常：

检查机床的运行状态，确保机床各部分正常运行。

检查代码中的指令是否正确，没有错误或遗漏。

如果发现加工异常，立即停止机床，并检查原因。

六、注意事项

1. 安全操作：

在进行线切割加工时，务必遵守安全操作规程，佩戴好防护用品，防止意外事故的发生。

2. 数据备份：

在传输代码前，务必备份好原始的3B文件，以防数据丢失或损坏。
