AUTOCAD中轴网尺寸标注的方法

在AUTOCAD这款强大的计算机辅助设计软件中，轴网的尺寸标注是图纸绘制过程中的重要环节。无论是建筑设计、机械设计还是其他工程领域，精确标注轴网尺寸都是确保设计准确性和施工可行性的关键。下面，我们将深入探讨如何在AUTOCAD中进行轴网的尺寸标注，通过详细的步骤和技巧，帮助你高效地完成这一任务。

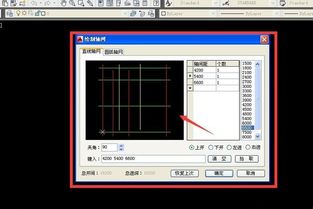

首先，确保你已经打开了AUTOCAD软件，并加载了需要标注轴网尺寸的图纸。如果图纸尚未创建，你可以通过绘制轴线来构建基本的轴网结构。使用“直线”或“多段线”命令，按照设计要求绘制出水平和垂直的轴线，这些轴线将构成你的轴网框架。

一、设置标注样式

在进行轴网尺寸标注之前，建议先设置合适的标注样式。点击工具栏中的“标注样式”按钮，或者通过命令行输入“D”命令，打开“标注样式管理器”。在这里，你可以创建或修改标注样式，包括文字样式、箭头样式、尺寸线等。确保选择的样式符合你的图纸标准和规范。

二、轴网标注的基本步骤

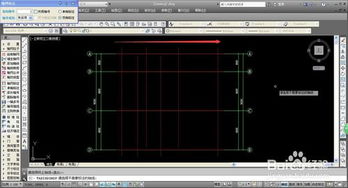

1. 线性标注：对于轴网中的水平和垂直线段，使用“线性标注”命令（快捷键“DLI”）进行标注。选择轴线的两个端点作为标注的起点和终点，然后拖动鼠标以确定标注文字的位置。线性标注能够直接显示轴线的实际长度。

2. 连续标注：当需要标注多条连续线段时，使用“连续标注”命令（快捷键“DCO”）可以显著提高效率。首先进行一次线性标注，然后选择“连续标注”命令，依次点击后续线段，软件将自动为你生成连续的尺寸标注。

3. 基线标注：与连续标注类似，但基线标注（快捷键“DBA”）是基于同一起点进行多条线段的标注。它适用于从同一参考点出发的多条平行或近似平行的轴线。

4. 半径和直径标注（如适用）：虽然这在轴网标注中不常见，但如果轴网中包含圆弧或圆形元素，你需要使用“半径标注”或“直径标注”命令来标注它们的尺寸。

三、优化轴网标注的技巧

1. 利用捕捉和栅格：在进行标注时，开启“对象捕捉”功能（快捷键“F3”），确保能够准确捕捉到轴线的端点和中点。同时，利用栅格线作为辅助，可以帮助你更直观地定位标注文字。

2. 调整标注文字位置：默认情况下，标注文字可能位于轴线上方或下方。如果空间有限或为了美观，你可以通过拖动标注文字来调整其位置。确保文字不会遮挡重要图形元素，同时保持清晰可读。

3. 使用引线标注：对于复杂的轴网或需要额外说明的部分，可以使用“引线标注”命令（快捷键“LE”）来添加注释或说明。引线可以指向轴网的特定部分，并附带文字说明，增强图纸的信息传递能力。

4. 创建和保存标注样式库：为了提高工作效率，建议创建一套符合你工作习惯的标注样式库。这样，在不同项目中你可以快速调用预设的样式，无需每次都进行手动设置。

四、轴网标注的注意事项

1. 保持一致性：在整个轴网标注过程中，保持标注样式、文字大小、箭头类型等的一致性至关重要。这有助于提升图纸的专业性和可读性。

2. 检查标注的准确性：完成标注后，务必仔细检查每个标注的准确性和位置。确保所有标注都正确反映了轴线的实际尺寸和位置关系。

3. 考虑图纸比例：根据图纸的打印比例调整标注文字的大小和箭头的大小。确保在打印输出时，标注信息清晰可见且不会显得过于拥挤或稀疏。

4. 利用图层管理：为了更有效地管理图纸中的不同元素，建议将轴网、标注和其他图形元素分别放置在不同的图层上。这样，你可以轻松隐藏或显示特定图层，以便进行编辑或审查。

五、高级技巧：自动化和脚本化标注

对于需要频繁进行轴网标注的用户来说，考虑使用AUTOCAD的自动化功能或脚本化工具可以显著提高效率。例如，通过录制宏命令或编写LISP脚本来自动化标注过程；或者利用AUTOCAD的API接口与其他软件集成，实现数据的自动导入和标注。这些高级技巧需要一定的编程基础和对AUTOCAD内部机制的深入了解，但一旦掌握，将极大地提升你的工作效率。

综上所述，使用AUTOCAD进行轴网的尺寸标注是一个涉及多个步骤和技巧的过程。通过合理设置标注样式、掌握基本标注命令、利用捕捉和栅格辅助定位、调整标注文字位置以及注意图纸比例和一致性等方面，你可以高效且准确地完成轴网标注任务。同时，不断探索和利用AUTOCAD的高级功能和自动化工具也将为你的设计工作带来更多便利和可能性。
