电流互感器接线指南

电流互感器是电力系统中至关重要的设备，其接线方法的选择直接关系到电流测量的准确性和系统的保护效果。本文将详细介绍电流互感器的几种常见接线方法，旨在帮助读者理解其应用场景和接线原则，以提升电流互感器的使用效率和系统的整体安全性。

电流互感器的接线方法

电流互感器（Current Transformer, CT）是一种用于电力系统中的电流测量和保护设备，能够将高电流转换为低电流，以便进行测量和保护操作。电流互感器的接线方法根据其应用场景和测量需求的不同，有多种不同的配置。以下是几种常见的接线方法及其适用场景。

一、单相回路接线方法

这是最简单的电流互感器接线方式，适用于只能测量单相电流和单相功率及保护单相接地短路的场景。这种接线方法仅使用一台电流互感器，将其串联在单相电路的主回路中，二次侧连接到测量或保护装置。这种配置具有结构简单、成本低廉的特点，但仅适用于单相系统。

关键词：单相回路、测量、保护、接地短路

二、两台电流互感器不完全星形接线方法

当需要测量三相电流和三相功率，并保护相间短路故障时，可以采用两台电流互感器不完全星形的接线方式。在这种配置中，两台电流互感器分别连接于三相系统中的两相，形成不完全星形结构。这种方法成本较低，但只能提供两相电流的测量和相间短路保护。

关键词：三相电流、三相功率、相间短路、不完全星形

三、两台电流互感器二相电流差接线方法

对于需要测量一相电流并保护相间短路故障的情况，可以采用两台电流互感器二相电流差的接线方式。这种方法通过测量两相电流之差，可以实现对一相电流的监测，同时提供相间短路保护。该配置特别适用于需要监测某一特定相电流的应用场景。

关键词：二相电流差、测量、相间短路

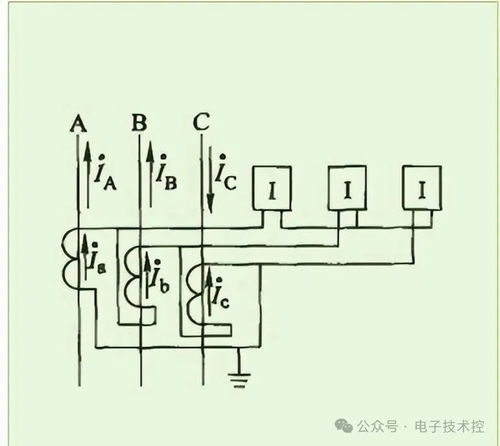

四、三台电流互感器星形接线方法

当系统需要全面测量三相电流和功率，并保护任何形式的故障时，应采用三台电流互感器星形接线方式。这种配置中，每台电流互感器分别连接于三相系统的一相，形成一个完整的星形结构。星形接线方式可以提供三相电流的全面测量，并能够保护相间短路、单相接地短路等故障，是电力系统中最常用的接线方法之一。

关键词：三相四线制、测量、功率、保护

五、三台电流互感器角形接线方法

角形接线方式是另一种常见的三相电流互感器配置，适用于配合三个电流继电器保护各种短路故障。在这种配置中，每台电流互感器分别连接于三相系统的两相之间，形成一个三角形结构。角形接线方式对于相间短路和三相短路故障具有良好的保护效果，同时成本相对较低，但不适用于单相接地短路保护。

关键词：角形接线、电流继电器、相间短路、三相短路

六、三台电流互感器零序保护接线方法

对于需要零序接地保护的电力系统，可以采用三台电流互感器零序保护接线方式。在这种配置中，三台电流互感器分别连接于三相系统的一相，同时二次侧通过一个零序电流互感器连接，形成一个零序电流测量回路。零序保护接线方式可以有效检测并保护单相接地短路故障，提高电力系统的安全性和可靠性。不过，测量零序电流的最佳方案还是采用专门的零序电流互感器。

关键词：零序保护、单相接地短路、零序电流互感器

接线方法的选择原则

在选择电流互感器的接线方法时，需要考虑以下几个因素：

1. 系统需求：根据电力系统的具体需求，选择合适的接线方法。例如，单相系统应选择单相回路接线方法，三相系统则需要考虑星形或角形接线方式。

2. 成本效益：不同接线方法的成本有所不同，应根据项目的预算和经济效益，选择最合适的配置。

3. 保护需求：根据系统的保护需求，选择能够提供相应保护的接线方法。例如，需要全面保护的电力系统应选择星形接线方式，而仅需相间保护的系统则可选择角形接线方式。

4. 测量精度：电流互感器的接线方法对测量精度有一定影响，应根据具体测量需求，选择能够保证测量精度的接线方法。

电流互感器接线注意事项

在进行电流互感器接线时，需要注意以下几点：

1. 极性正确：确保电流互感器的极性正确，避免电流方向接反导致测量和保护失效。

2. 额定电流匹配：选择额定电流与主回路电流相匹配的电流互感器，以保证测量的准确性和保护的有效性。

3. 二次回路负载：电流互感器的二次回路负载应在其额定负载范围内，避免过载导致测量误差和保护失效。

4. 接线可靠：接线应牢固可靠，避免松动或短路导致故障。

5. 安全防护：在进行电流互感器接线时，应遵守相关的安全规程，确保工作人员的安全。

结语

电流互感器的接线方法是电力系统中的重要环节，直接关系到电流测量的准确性和系统的保护效果。通过选择合适的接线方法，并遵循正确的接线原则，可以确保电力系统的安全、可靠运行。希望本文的介绍能够帮助读者更好地理解电流互感器的接线方法，提升其在电力系统中的应用水平。
