揭秘电流源：它究竟如何激发电流涌动？

都知道电压产生电流，那么电流源是怎么产生电流呢？

在电路学中，电压和电流是相辅相成的两个基本物理量。我们常常听到“电压产生电流”的说法，这在一定程度上是准确的，因为电压是推动电荷定向移动形成电流的动力源泉。然而，当我们深入探讨电路元件，特别是电流源时，电流的产生机制变得更为复杂和有趣。那么，电流源究竟是如何产生电流的呢？

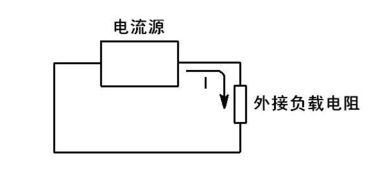

首先，我们需要明确电流源的基本概念。电流源是一种特殊的电路元件，其特点在于能够提供恒定的电流输出，这一输出电流不受负载电阻变化的影响。与电压源不同，电压源提供的电压是恒定的，而电流则随着负载电阻的变化而变化。电流源的这一特性使得它在某些特定的电路设计中具有不可替代的作用。

接下来，我们探讨电流源产生电流的工作原理。电流源的工作原理基于一种称为“负反馈”的机制。在电流源内部，通常包含一个受控元件（如晶体管或运算放大器）以及采样和反馈电路。这些元件共同协作，以确保输出的电流保持恒定。

具体来说，当电流源接入电路时，它会检测流过负载的电流值。如果由于某种原因（如负载电阻的变化），流过负载的电流偏离了预设值，电流源内部的反馈电路就会立即作出反应。这一反应通过调整受控元件的导通状态来实现，从而改变流过负载的电流，使其重新回到预设值。这一过程是连续的、动态的，确保了电流源能够提供恒定的电流输出。

为了更直观地理解这一过程，我们可以将其类比为一个自动调节的水龙头。想象一下，你有一个水龙头，它可以根据水池中的水位自动调节水的流量，以保持水位恒定。同样地，电流源就像一个这样的自动调节水龙头，只不过它调节的是电流而不是水流。当负载电阻变化导致电流波动时，电流源就像水龙头一样自动调节，以保持电流恒定。

此外，电流源的内阻特性也对其产生电流的方式产生了重要影响。理想电流源的内阻为无穷大，这意味着负载阻抗的波动不会对电流大小产生影响。在电流源回路中串联电阻是无意义的，因为它不会改变负载的电流，也不会改变负载上的电压。这一特性使得电流源在电路设计中具有更高的灵活性和稳定性。

在实际应用中，电流源的种类繁多，根据其输出电流是否可调，可以分为固定电流源和可调电流源。固定电流源提供的电流值是固定的，不可调节；而可调电流源则允许用户根据需要调整输出电流的大小。此外，根据电流源的工作原理和电路结构的不同，还可以将其分为不同类型，如晶体管电流源、运算放大器电流源等。

晶体管电流源是一种常见的电流源类型。它利用晶体管的基极-发射极电压与集电极电流之间的线性关系来实现恒流输出。通过调整晶体管的偏置电压或偏置电流，可以改变输出电流的大小。运算放大器电流源则利用运算放大器的高输入阻抗和低输出阻抗特性，以及负反馈机制来实现恒流输出。运算放大器电流源具有精度高、稳定性好等优点，广泛应用于精密测量和控制系统中。

除了上述基本原理和应用外，电流源还有一些重要的性能指标和参数需要考虑。例如，输出电流的稳定性是衡量电流源性能的重要指标之一。它表示在输入电压或负载电阻变化时，输出电流保持恒定的能力。此外，电流源的纹波系数、温度系数等也是重要的性能指标。纹波系数表示输出电流中的交流分量与直流分量之比，它反映了电流源的平滑性和稳定性。温度系数则表示输出电流随温度变化的程度，它对于需要在宽温度范围内工作的电流源尤为重要。

在实际电路中，电流源的应用非常广泛。例如，在模拟电路中，电流源常用于提供稳定的偏置电流，以确保电路的正常工作。在数字电路中，电流源则用于驱动LED等负载，以及实现逻辑电路的电流匹配和电平转换等功能。此外，在电源管理、信号处理、通信电路等领域中，电流源也发挥着重要作用。

值得注意的是，虽然理想电流源在真实世界中是不存在的，但这样一个模型对于电路分析是十分有价值的。实际上，如果一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个理想电流源。这种近似处理可以大大简化电路分析的过程，提高分析效率和准确性。

那么，电流源与常见的电压源相比有何异同呢？首先，它们都是电路中的基本能源元件，但提供的物理量不同。电压源提供恒定的电压输出，而电流源提供恒定的电流输出。其次，它们对负载的适应性不同。电压源的输出电压不受负载电阻变化的影响，但输出电流会随负载电阻的变化而变化；而电流源的输出电流不受负载电阻变化的影响，但输出电压会随负载电阻的变化而变化。最后，它们的应用场景也不同。电压源广泛应用于各种需要稳定电压输出的电路中，如稳压电源、放大器等；而电流源则更适用于需要恒定电流输出的电路，如LED驱动电路、电流镜电路等。

综上所述，电流源产生电流的机制是基于负反馈机制和内阻特性的共同作用。通过内部受控元件和采样反馈电路的协作，电流源能够确保输出电流的恒定性。这一特性使得电流源在电路设计中具有广泛的应用价值和重要意义。无论是模拟电路还是数字电路，无论是电源管理还是信号处理领域，电流源都发挥着不可替代的作用。因此，对于那些对电流源产生电流机制感兴趣的用户来说，深入了解电流源的工作原理和应用场景将是非常有益的。
